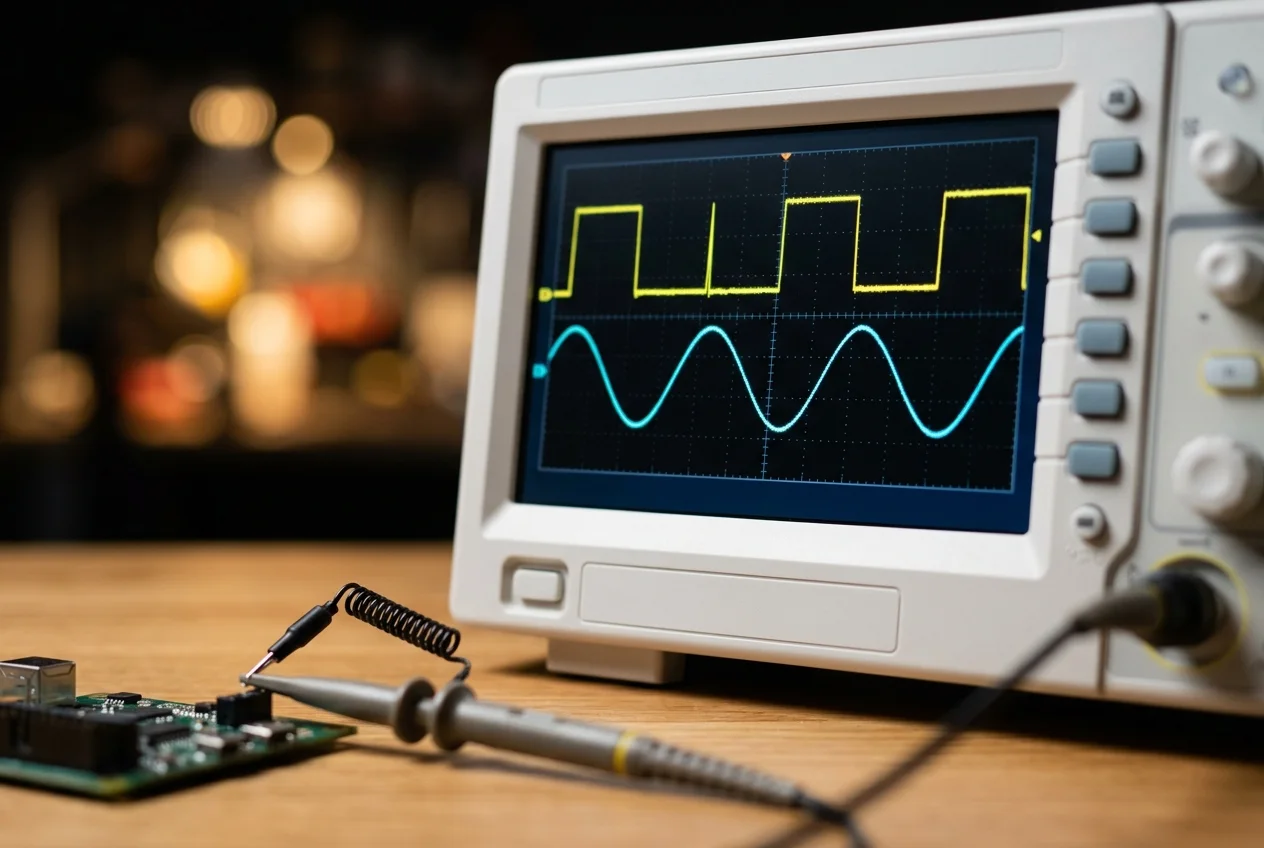

Осциллограф в мастерской — семь измерений и как их делать

В мастерской по ремонту электроники осциллограф долго считался прибором «для сложных случаев». Зря: мультиметр показывает среднее значение, Осциллограф показывает, что происходит во времени — и именно там прячется большинство неисправностей современной техники: импульс есть, но слишком узкий; питание 5 В, но с пульсациями в полвольта; шина «молчит», хотя напряжение на ней правильное.

Ниже — что стоит измерять в ремонте, как не сжечь прибор и себя, и где мастер ошибается чаще всего.

Какой осциллограф нужен ремонтнику

Полоса пропускания. Рабочее правило: полоса должна быть примерно в пять раз больше частоты сигнала, который смотрите. Причина простая: прямоугольный сигнал — это основная частота плюс нечётные гармоники, и если полосы не хватает, фронты «заваливаются», и вы видите не то, что есть. Для бытовой техники, блоков питания, материнских плат и мелкой электроники 100 МГц хватает с запасом; 200 МГц берут, если лезете в быстрые шины.

Два канала — минимум. Половина измерений в ремонте — это сравнение: вход и выход, сигнал и тактовая частота, управление и отклик.

Память и частота дискретизации. Чем глубже память, тем длиннее кусок сигнала можно поймать, не потеряв детали. Для поиска редкого сбоя это важнее лишних мегагерц полосы.

Щуп 1:10. Им меряют почти всё: он в десять раз меньше нагружает схему и держит более высокое напряжение. Плата за это — делённый сигнал, который прибор учитывает сам, если указать коэффициент.

Безопасность: одно правило, которое спасает прибор

У настольного осциллографа «земля» щупа соединена с защитным заземлением сети. Это значит, что нельзя трогать горячую сторону импульсного блока питания обычным щупом: вы соедините сетевой провод с землёй через прибор. В лучшем случае сгорит вход осциллографа, в худшем — выбивает автомат и улетает сам блок.

Как делать правильно:

разделительный трансформатор для ремонтируемого устройства — классическое решение;
дифференциальный щуп — дороже, но правильнее и безопаснее;
или мерить только вторичную сторону, после трансформатора, где гальваническая развязка уже есть.

И никогда не цепляйте «крокодил» земли щупа на произвольную точку платы «чтобы удобнее»: вы задаёте ноль для всего прибора.

Семь измерений, которые закрывают большинство случаев

1. Частота и период

Самое простое. Ловите сигнал, ставите триггер, смотрите период — частота считается сама. Полезно там, где в описании «не запускается»: тактовый генератор либо есть, либо его нет.

2. Коэффициент заполнения ШИМ

ШИМ управляет яркостью подсветки, оборотами вентилятора, нагревом, зарядом. Смотрите отношение длительности импульса к периоду — это коэффициент заполнения (duty cycle) в процентах. В обиходе его часто называют «скважностью», хотя строго скважность — величина обратная (период делить на длительность). Путаница безобидна, пока вы сами понимаете, что меряете.

Что это даёт: если подсветка тусклая, а ШИМ показывает 20 % вместо 80 %, проблема не в лампе, а в том, кто этим ШИМ управляет.

3. Пульсации по питанию

Мультиметр покажет 5,02 В и успокоит. Осциллограф в режиме переменного тока (AC) покажет, что на этих пяти вольтах сидят пульсации в 300–400 мВ — и аппарат от них перезагружается. Классика: высохшие электролиты во вторичных цепях.

Мерить обязательно коротким заземлением: длинный «крокодил» ловит наводки и рисует звон, которого в схеме нет.

4. Просадка под нагрузкой

Напряжение в покое правильное, аппарат включается — и выключается. Смотрите питание в момент пуска: если оно проседает на вольт и возвращается — виноват не потребитель, а источник.

5. Запуск кварца и генератора

Здесь нужен щуп 1:10 и осторожность: сам щуп своей ёмкостью может остановить слабый генератор. Если после касания генерация появилась — это тоже диагноз.

6. Цифровые шины: I2C, UART, SPI

Не обязательно расшифровывать пакеты. Часто достаточно увидеть уровни и активность: дышит ли линия, подтянута ли к питанию, не прижата ли к нулю одной неисправной микросхемой. Прижатая шина — самая частая причина «ничего не работает, а напряжения все есть».

7. Поиск короткого замыкания по падению напряжения

Подаёте в шину питания ограниченный ток с лабораторного блока и меряете падение на участках: меньше падение — ближе к замыканию. Осциллограф здесь не обязателен, но удобен, когда замыкание «плавающее» и появляется при нагреве.

Типичные ошибки, из-за которых видишь не то

Нескомпенсированный щуп. У каждого осциллографа есть выход калибровочного меандра. Если углы «завалены» или с выбросом — покрутите подстройку на щупе. Без этого все фронты врут.
Щуп 1:1 там, где нужен 1:10. Большая ёмкость щупа меняет схему, которую вы меряете.
Длинная земля. Петля из 15 см провода — антенна; «звон» на экране ваш, а не аппарата.
Автоматический режим вместо триггера. Разовый сбой ловится только нормальным запуском по фронту или по уровню.
Закрытый вход (AC) там, где нужен открытый (DC). Увидите форму, но потеряете постоянную составляющую — и сделаете неверный вывод.

Что с этим делать дальше — записывать

Полезная привычка, которая окупается не в диагностике, а в спорах: замеры записывать в ремонт. Не «не работает», а «на 12 В шине пульсации 380 мВ, после замены C17 — 20 мВ». Это даёт три вещи сразу:

Туда же ложатся и радиокомпоненты, ушедшие в работу: конденсатор, резистор, стабилизатор — с номиналом и количеством. Если деталь бралась со склада, её списывает кладовщик или сам мастер, и она сразу попадает в смету ремонта. Мелочь, но именно из неё складывается себестоимость.

второй мастер не начинает поиск сначала, если аппарат вернулся;
клиенту есть что показать, когда он спрашивает «а за что 850 гривен»;
через год видно, какие неисправности повторяются в этой модели — а это уже прайс и время.

Важно разделять две вещи: технические замеры — для мастера и для истории ремонта, а в квитанции клиент видит перечень выполненных работ и сумму. Осциллограммы в квитанцию не идут, а вот строка «замена конденсаторов в цепи питания» туда попадает — и именно её клиент читает, когда забирает аппарат. Что должно быть в квитанции, расписано на странице квитанция о приёме техники в ремонт.

Если ведёте ремонты в программе, такие замеры ложатся в журнал ремонта: их видно в карточке вместе с работами и деталями. Как это устроено, показано на странице статусы и журнал ремонта, а посмотреть вживую можно в демонстрации.

Рядом по теме: какое оборудование покупать первым и когда оно окупается, учёт запчастей в мастерской и как нанять первого мастера.

Коротко

Полоса — примерно впятеро больше частоты сигнала; для ремонта бытовой техники 100 МГц хватает.
Горячую сторону импульсного блока питания — только через разделительный трансформатор или дифференциальным щупом.
Пульсации и просадка под нагрузкой находят то, чего мультиметр не видит.
Щуп 1:10, скомпенсированный по калибровочному меандру, короткая земля.
Замеры записывайте в ремонт — они возвращаются деньгами и временем.
