OLED, QLED, miniLED — что чаще в ремонте телевизоров и что ремонтируется

Клиент приносит телевизор и говорит «он у меня OLED». В половине случаев это QLED, то есть обычная жидкокристаллическая панель с подсветкой, и набор возможных неисправностей у неё совсем другой. Для мастерской по ремонту это не придирка к словам: от типа экрана зависит, что смотреть первым и есть ли смысл ремонтировать вообще.

Ниже — чем технологии отличаются на самом деле, что в каждой ломается чаще, и где проходит граница экономической целесообразности.

Четыре типа, которые путают

LED (обычный ЖК). Жидкокристаллическая матрица, которую сзади или с торца подсвечивают светодиоды. Сама матрица не светится — она только пропускает или задерживает свет.
QLED. Та же ЖК-панель с подсветкой, но с дополнительным слоем квантовых точек, который делает цвет чище. Это не самосветящаяся технология, хотя название и похоже на OLED. Неисправности — как у обычного LED.
miniLED. Снова ЖК-панель, но подсветка сделана из тысяч мелких светодиодов, сгруппированных в зоны локального затемнения. Картинка контрастнее, а конструкция сложнее: зон много, и управляет ими отдельная электроника.
OLED. Подсветки нет вообще: каждый пиксель светится сам. Отсюда идеальный чёрный — и совсем другой перечень типичных проблем.

Отдельно стоит microLED — пиксели из неорганических светодиодов. Пока это единичные очень дорогие модели, в обычную мастерскую они не едут.

Что чаще всего приносят: общее для всех

Независимо от типа экрана, первые два подозреваемых одинаковы.

Блок питания. Классика: аппарат не включается, щёлкает, включается с n-й попытки, индикатор горит — экрана нет. Высохшие или вздувшиеся конденсаторы во вторичных цепях, пробитые ключи, мёртвое дежурное напряжение. Ремонтируется хорошо и окупается почти всегда.
Материнская плата (main board) и разъёмы. Нет изображения по HDMI, не видит источник, зависает на заставке, не держит настройки. Здесь от перепрошивки до замены платы — и вот замена уже может упереться в цену.

Что ломается именно в LED, QLED и miniLED

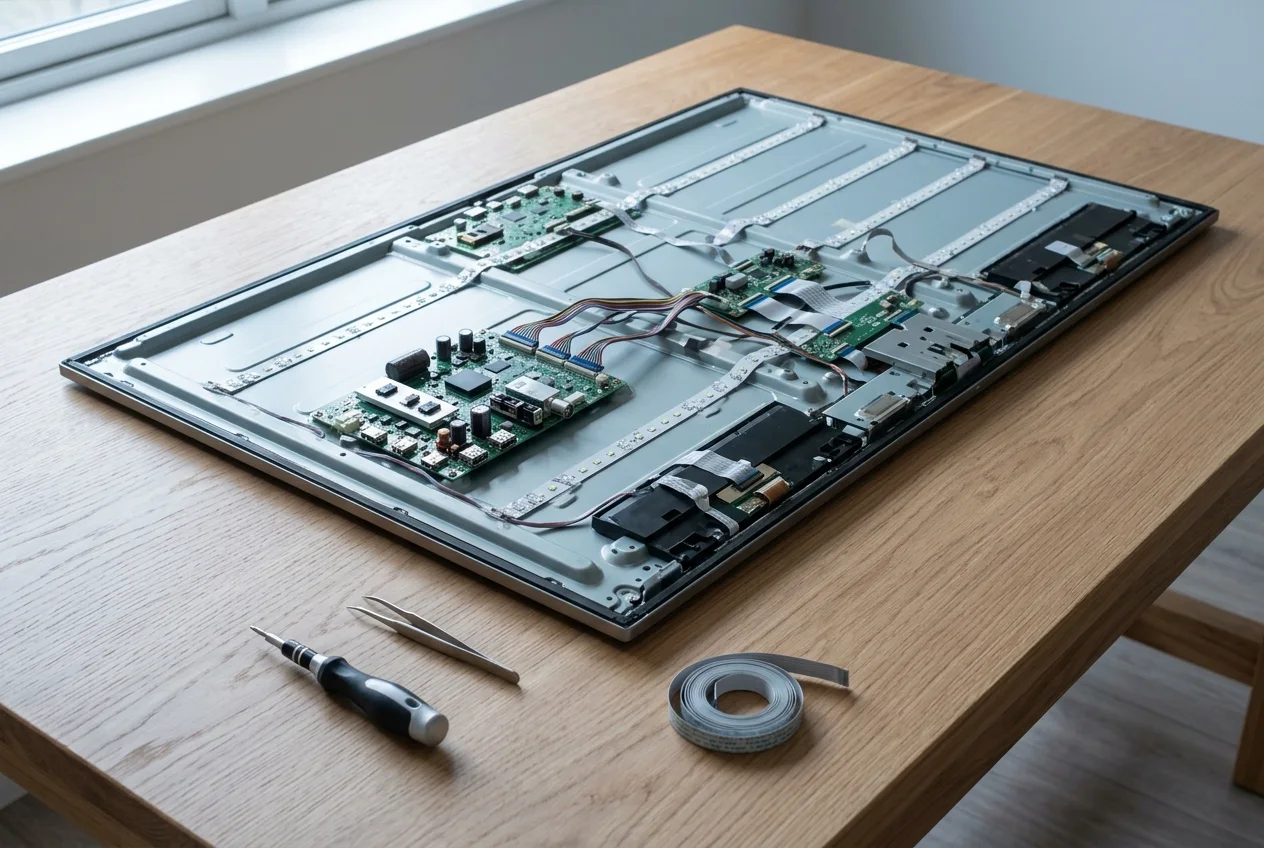

Подсветка. Главная неисправность всех ЖК-телевизоров: звук есть, изображения нет, а при ярком свете сбоку видно, что картинка на экране присутствует. Светодиодные линейки деградируют, отдельные светодиоды уходят в обрыв. Ремонт — замена линеек, и это вполне рабочая экономика, если линейки находятся.
Драйвер подсветки. Моргание, просадка, уход в защиту. Часто ремонтируется на уровне компонентов.
T-con (плата управления матрицей). Полосы, «негатив», половина экрана, рябь. Иногда лечится пропайкой шлейфов, иногда заменой платы.
Неравномерность и «засветы» после разборки или удара — часто следствие смещения рассеивателей внутри, а не электроники.
У miniLED добавляется своё: зон подсветки много, и выход из строя части зон даёт пятна, которые легко спутать с неисправностью матрицы. Разбирать такие панели сложнее, а запчастей на них меньше.

Что ломается в OLED

Выгорание (burn-in). Остаточный след от логотипа канала, панели интерфейса, строки новостей. Это не ремонтируется: пиксель деградировал физически. Компенсационные процедуры телевизора уменьшают заметность, но не возвращают яркость.
Деградация яркости с годами, неравномерная по цветам — то же самое, не лечится.
Платовая часть — ремонтируется как у всех: блок питания, main board, интерфейсы. И здесь OLED ничем не особенный.

Главное правило для приёмщика: в OLED проблемы с самой панелью почти всегда экономически безнадёжны, а проблемы с платами — обычный ремонт. Поэтому диагностика начинается с вопроса «это панель или электроника».

Где проходит граница целесообразности

Счёт простой и одинаковый для всех типов: стоимость детали плюс работа против цены аналогичного нового аппарата. На практике получается так:

Блок питания, драйвер, мелочь на платах — ремонтировать почти всегда выгодно.
Линейки подсветки — выгодно, если они есть в продаже под эту модель и панель не нужно полностью разбирать «на столе размером с дверь».
T-con — как повезёт с платой: бывает дёшево, бывает как полтелевизора.
Матрица (панель) — практически никогда: её цена обычно приближается к цене нового телевизора. Трещина, разбитое стекло, битые линии — это отказ с объяснением, а не ремонт.
Выгорание OLED — не ремонт вообще.

Именно поэтому с телевизорами важно договариваться о цене после диагностики и письменно: клиент принёс «не включается», а оказалось «нужна панель по цене нового». Как это оформляется в мастерской, расписано на странице программа для ремонта телевизоров.

Что проверить при приёмке — чтобы не спорить потом

Включить при клиенте и посмотреть, что именно не так: нет изображения, нет звука, полосы, пятна.
Проверить подсветку: если звук есть, а экран чёрный — посветите фонариком под углом. Видно изображение — виновата подсветка, а не матрица.
Осмотреть экран на трещины и сколы при хорошем свете и записать это в квитанцию вместе с внешним состоянием корпуса. Трещина, не зафиксированная на приёмке, всегда становится вашей.
Для OLED — показать однородное светлое поле и проверить выгорание; оно тоже фиксируется в квитанции, иначе потом «это вы испортили».
Записать комплектность: пульт, ножки, крепления, кабель. Ножки от телевизоров теряются чаще всего.
Предупредить о сроках и цене деталей: линейки подсветки и T-con часто едут неделями, и это нормально сказать сразу.

Перечень обязательных полей квитанции и готовый бланк — на странице квитанция о приёме техники в ремонт. Об аппаратах, за которыми потом не приходят (а большие телевизоры занимают полмастерской), — отдельная статья.

Что из этого записывать у себя

Телевизоры — та техника, где своя статистика окупается быстрее всего. Если в каждом ремонте записан тип панели, модель и что именно меняли, через год видно: у каких моделей сыплется подсветка, сколько реально идёт деталь, сколько из таких ремонтов вернулось. Это превращается в прайс и в честный ответ клиенту «за две недели» вместо «позвоните на той неделе». Как выглядит журнал ремонта и итоги, можно посмотреть в демонстрации.

Рядом по теме: что мерить осциллографом в ремонте и какое оборудование покупать первым.

Коротко

QLED и miniLED — это ЖК-панели с подсветкой, в них ломается подсветка; OLED светится сам, у него выгорание.
Блок питания и платы ремонтируются почти всегда и почти всегда окупаются.
Матрица и выгорание OLED — это отказ с объяснением, а не ремонт.
Подсветка проверяется фонариком за минуту: видно изображение под светом — виновата она.
Трещины, выгорание и комплектность фиксируйте в квитанции при клиенте.
