Діагностика блоку живлення: послідовність перевірок і безпека

«Не вмикається» — найчастіший запис у квитанціях майстерні, яка ремонтує телевізори, комп'ютери, зарядки чи побутову техніку. І в більшості таких апаратів винен блок живлення. Це добра новина: імпульсний блок живлення ремонтується за зрозумілою схемою. І погана: це єдина частина апарата, яка здатна вдарити майстра струмом навіть тоді, коли вилка вже лежить на столі. Тому порядок перевірок тут важить не менше за знання схемотехніки.

Спершу безпека, бо потім буде пізно

Три речі, які варто пам'ятати щоразу, а не тільки першого дня.

• Конденсатор первинки тримає 300–400 В. Після випрямляча мережі 230 В на ньому близько 320 В постійної напруги, а в блоках з активним коректором потужності — під 400 В. Якщо розрядний резистор обірваний або його не передбачили, заряд тримається хвилини й години після відключення.
• Первинна сторона — «гаряче шасі». Її загальний провід гальванічно пов'язаний з мережею. Торкнутися його й заземленого корпусу приладу одночасно — це торкнутися фази.
• Земля осцилографа — це земля розетки. Затискач щупа з'єднаний із захисним заземленням. Причепили його до первинки апарата, увімкненого напряму в мережу, — і отримали коротке замикання через щуп: горить доріжка, щуп, а іноді й вхід осцилографа.

Звідси робочі звички: одна рука в кишені, коли апарат під напругою; спершу вимкнути, потім торкатися; не відривати заземлення в осцилографа «щоб не заважало» — так ви робите напругою мережі сам корпус приладу. Правильний шлях — розділовий трансформатор для апарата, який ремонтуєте, або диференційний щуп.

Зовнішній огляд і запах

Перші п'ять хвилин — без жодного приладу. Зняти кришку, подивитися при доброму світлі й понюхати. Запах горілого текстоліту чи лаку підкаже, куди дивитися, ще до мультиметра.

• Конденсатори. Здуті верхівки з хрестоподібною насічкою, підняте дно, коричневі сліди електроліту на платі. Особливо уважно — біля радіаторів: там вони гріються й висихають першими.
• Сліди перегріву. Потемнілий текстоліт навколо резисторів і діодів, відпалені ніжки, тріщини пайки на важких деталях — трансформаторі, дроселі, роз'ємах.
• Механіка. Тріснута плата після падіння, сліди залиття, павутина й пил, які в сирому приміщенні проводять струм.

Знайшли один здутий конденсатор — не зупиняйтеся на ньому. Висохлий конденсатор часто є наслідком, а причина — у сусідньому вузлі, який грівся.

Перевірка без напруги

Наступний крок — мультиметр і вимкнений апарат. Перед цим — розряд конденсатора первинки, про нього нижче окремо. Порядок звичний: від входу мережі всередину.

• Запобіжник. Цілий — шукаємо далі. Перегорів із чорним нальотом усередині скла — це був сильний струм, і десь далі коротке замикання. Ставити новий і вмикати «подивитися» — найпевніший спосіб спалити ще й те, що вціліло.
• Термістор. Обмежує кидок струму при вмиканні. У холодному стані — кілька ом; обрив — апарат мовчить, тріщина на корпусі — привід міняти без вагань.
• Діодний міст. У режимі перевірки діодів кожне плече — падіння в прямому напрямку і обрив у зворотному. Нуль в обидва боки — пробій.
• Ключовий транзистор. Пробій сток–витік — класика. Разом із ключем часто горить струмовий резистор у витоку, а іноді й мікросхема керування — перевіряйте їх разом, інакше новий ключ вигорить за секунду.
• Вторинка. Випрямні діоди на виходах, зокрема діоди Шоттки, і відсутність короткого замикання на кожному виході відносно загального проводу.

Записуйте знайдене одразу: «запобіжник — обрив, міст — норма, ключ — пробій». Через тиждень, коли клієнт спитає, що саме ви міняли, ці три рядки знадобляться.

Розряд конденсатора первинки

Розряджають через резистор на кілька кілоом і кілька ват, затиснутий в ізольовані щупи або з дротами на «крокодилах». Не викруткою: іскра від замикання 300 В пошкоджує виводи конденсатора й доріжки, а розлетілий метал летить в обличчя. Після розряду — обов'язково мультиметром на виводах: нуль або близько нуля. Корисно мати такий резистор завжди під рукою на одному й тому самому місці столу, щоб не шукати його, коли поспішаєте.

Перше вмикання: лампа і розділовий трансформатор

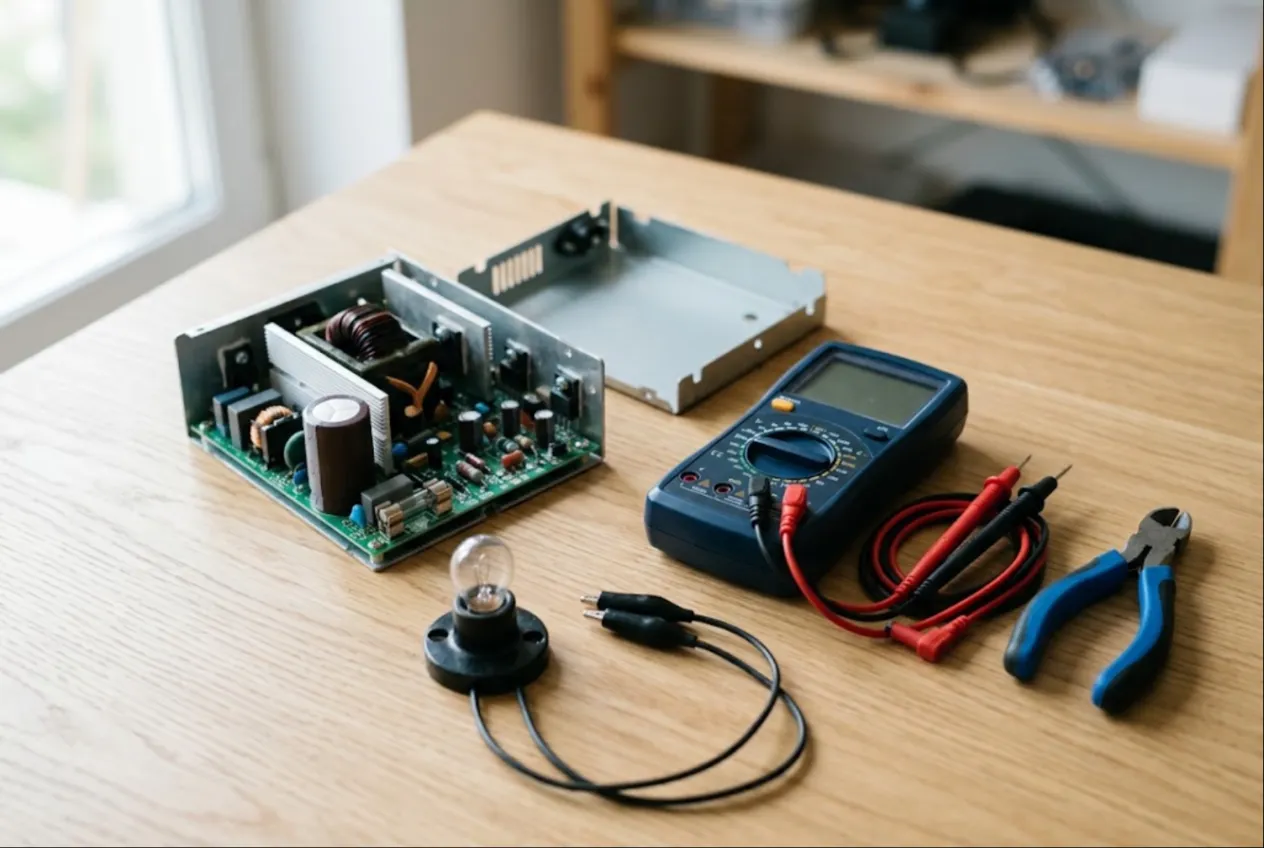

Деталі замінили — тепер найризикованіший момент. Апарат вмикають не напряму в розетку, а через лампу розжарювання послідовно, на 60–100 Вт. Вона обмежує струм: якщо десь лишилося коротке замикання, лампа горить на повний накал, а нові деталі залишаються цілими. У справного блоку лампа спалахує в момент заряду конденсатора й гасне або ледь жевріє. Блоки з коректором потужності і великим навантаженням через лампу можуть стартувати нестабільно — це не завжди несправність, а обмеження методу.

Розділовий (ізолюючий) трансформатор прибирає зв'язок первинки з землею. З ним можна чіпляти землю осцилографа до гарячого шасі, а випадковий дотик однієї точки вже не б'є. Але він не рятує від дотику двох точок первинки одночасно, а пристрій захисного вимкнення при ньому на витік не спрацює. Тобто трансформатор знижує ризик, але не скасовує правило однієї руки.

Холостий хід, навантаження і черговий режим

Багато блоків без навантаження поводяться дивно: пищать, «гикають» або показують на виході нормальну напругу, яка падає, щойно під'єднати плату. Тому перевірка йде у два етапи: напруги на холостому ходу — потім під навантаженням, близьким до робочого. Для комп'ютерних блоків ATX запуск роблять замиканням сигналу ввімкнення на загальний провід, а навантаження — резисторами чи автомобільними лампами на 12 і 5 В.

Окремо дивляться черговий режим. У телевізорах і комп'ютерах є маленьке чергове джерело, яке живить процесор керування ще до натискання кнопки. Немає чергової напруги — апарат не реагує на пульт і кнопку, і клієнт каже «не вмикається», хоча основний блок цілий. Чергове джерело — окрема мікросхема й свої конденсатори, і воно дуже часто перше, що треба перевірити.

Пульсації осцилографом і ESR

Мультиметр показує 12 В, апарат усе одно зависає чи перезавантажується — це питання до форми напруги. Осцилограф показує пульсації: міряють коротким проводом землі (пружинкою на щупі, а не довгим «крокодилом»), з обмеженням смуги до 20 МГц, на виході під навантаженням. Для орієнтиру: стандарт ATX допускає розмах порядку 120 мВ на 12 В і 50 мВ на 5 та 3,3 В. Що й як міряти, детально — у статті Осцилограф у майстерні.

Великі пульсації майже завжди ведуть до вихідних конденсаторів. Ємність у них може бути в нормі, а ESR — еквівалентний послідовний опір — у рази вищий. Його міряють ESR-метром на розрядженому конденсаторі й порівнюють із таблицею для свого номіналу. Висохлий конденсатор не завжди здутий — тому ESR-метр окупається швидше, ніж здається. Що ще варто мати на столі — у Обладнанні майстерні.

Що записати в квитанцію на прийманні

Блок живлення — той випадок, коли наслідки несправності сидять глибше, ніж видно на прийманні. Тому квитанція має захищати від двох розмов: «у вас він зламався» і «чого так дорого».

• Заявлена несправність словами клієнта. «Не вмикається», «клацнуло й запахло», «вмикається через раз». Не ваш діагноз — його ще немає.
• Що видно на прийманні. Світиться індикатор чи ні, чи реагує на кнопку, чи є звук. Одна фраза, яка фіксує стан на момент передачі.
• Зовнішній вигляд і комплектність. Тріщини, сліди залиття, чи є пульт, кабель, адаптер.
• Застереження. Після несправності блоку живлення можуть бути пошкоджені й інші вузли; можлива заміна плати цілком, якщо ремонт недоцільний; остаточна ціна — після діагностики й погодження з клієнтом.
• Умови діагностики. Чи платна вона, якщо клієнт відмовиться від ремонту, і скільки часу апарат може безкоштовно чекати після готовності.

Які ще рядки потрібні в бланку — на сторінці Квитанція про приймання техніки в ремонт. Правило одне: те, про що домовилися, має бути написане до ремонту, а не пояснене після.

Як назвати ціну

Точну суму на прийманні не назве ніхто, і клієнт це розуміє, якщо пояснити. Працює вилка з оговоркою. Як орієнтир для невеликої майстерні — щоб показати порядок цифр, а не прайс: діагностика блоку живлення — 200–500 грн; заміна конденсаторів чи запобіжника з термістором у зарядці або комп'ютерному блоці — 400–1200 грн; ремонт блоку живлення телевізора з заміною ключа й мікросхеми керування — 800–2500 грн плюс деталі. Ціни сильно залежать від міста, моделі й вартості деталей, тому кажіть так: «від і до, точно скажу після діагностики, без вашої згоди дорожче не буде». Якщо плата не ремонтується або деталей немає, називайте ціну заміни плати вголос і давайте клієнту вирішити самому.

Що з цього робить програма

ServiceCenterSoft не міряє ESR і не знає, де пробій, — це ваша робота з приладами. Чого вона не дасть загубити: заявлена несправність, зовнішній вигляд і комплектність друкуються в квитанції, а умови діагностики й застереження про заміну плати ви пишете своїм текстом у шаблоні бланка. Знайдене при перевірці лягає в журнал робіт. Ремонт іде в кошторис рядками — окремо робота, окремо ключ і конденсатори зі складу зі своєю закупівельною ціною, — і цей кошторис можна надіслати клієнту на погодження листом або в Telegram: він відкриває посилання й натискає «згоден» чи «відмовляюся», а відповідь залишається в історії квитанції. Можна прийняти кілька оплат — передоплату за деталь і доплату на видачі; про готовність клієнт отримає лист чи повідомлення в Telegram, а в списку видно, скільки днів апарат лежить готовим.

Як програма влаштована саме для телевізійних і комп'ютерних майстерень — на сторінках програма для ремонту телевізорів і програма для ремонту комп'ютерів.

Коротко

• На конденсаторі первинки — 300–400 В, і він може тримати заряд після відключення; розряд — резистором, потім перевірка мультиметром.
• Первинка — гаряче шасі; землю осцилографа до неї — тільки через розділовий трансформатор або диференційним щупом.
• Порядок: огляд і запах, перевірка без напруги від входу всередину, розряд, перше вмикання через лампу.
• Згорілий запобіжник із нальотом — ознака короткого замикання далі; новий без пошуку причини не ставлять.
• Напруги перевіряють і на холостому ходу, і під навантаженням; чергове джерело — окремо.
• Пульсації — осцилографом з короткою землею, висохлі конденсатори — ESR-метром.
• У квитанції — несправність словами клієнта, стан, комплектність і застереження про можливу заміну плати; ціна — вилкою до погодження.
