Телевизор без подсветки: LED-линейки, диагностика, цена

«Звук есть, а экран чёрный» — с этой фразой телевизоры приносят чаще, чем с любой другой. Обычно виноваты LED-линейки, и мастерские давно ставят их замену на поток. Только «обычно» — не «всегда». Если до разборки не проверить пару вещей, можно аккуратно снять матрицу, поставить новый комплект и увидеть тот же чёрный экран. Ниже — порядок, который экономит и время, и нервы.

Симптомы: что говорит клиент и что видите вы

Типичная картина такая: телевизор включается, светодиод меняет цвет, звук идёт, пульт работает, экран тёмный. Нередко клиент уточняет: «вспыхивает на секунду и гаснет». Это почти готовый диагноз — драйвер подсветки пытается стартовать, видит обрыв или перенапряжение в цепочке и уходит в защиту. Бывает и мягкий вариант: подсветка есть, но с тёмными полосами, пятнами или синеватым краем. Линейки ещё живы, но уже на излёте.

Обязательно спросите, как всё началось. «Сначала стало тусклее, потом пятна, потом пропало» — это подсветка. «После грозы» или «после переезда, включили в другую розетку» — сначала блок питания. Запишите в квитанцию то, что сказал клиент, его же словами: при выдаче спор «раньше такого не было» решается как раз этой строкой.

Фонарик: пять минут, которые экономят день

Включите телевизор, вызовите меню и посветите ярким фонариком на экран под углом, почти вплотную. Видны контуры меню или картинки — значит, матрица, T-con и main-плата живы, ищите в подсветке или её драйвере. Под фонарём пусто — подсветка может быть целой, а проблема сидит выше: main-плата, T-con, шлейфы.

Полезно ещё и посмотреть на экран в тёмной комнате в момент включения. Короткая вспышка на полсекунды почти наверняка означает, что питание на драйвер приходит, команда на включение тоже, а дальше срабатывает защита.

Драйвер подсветки: питание и два сигнала

Драйвер живёт где угодно: на блоке питания, отдельной платой, иногда прямо на main-плате. Чтобы он запустился, нужны питание, сигнал разрешения подсветки (BL_ON, enable) и сигнал яркости (PWM, dimming). Всё это есть на разъёме между платами, часто подписано на шелкографии.

• Разрешения нет — линейки тут ни при чём: смотрите main-плату, прошивку, режимы энергосбережения.
• Разрешение есть, на выходе драйвера на мгновение появляется высокое напряжение и пропадает — драйвер исправен и ушёл в защиту, скорее всего из-за обрыва в линейках.
• Разрешение есть, на выходе тишина — смотрите сам драйвер: ключ, ШИМ-контроллер, цепи питания.

Когда под подозрением весь блок питания — дежурка, пульсации, конденсаторы, — пригодится статья Диагностика блока питания.

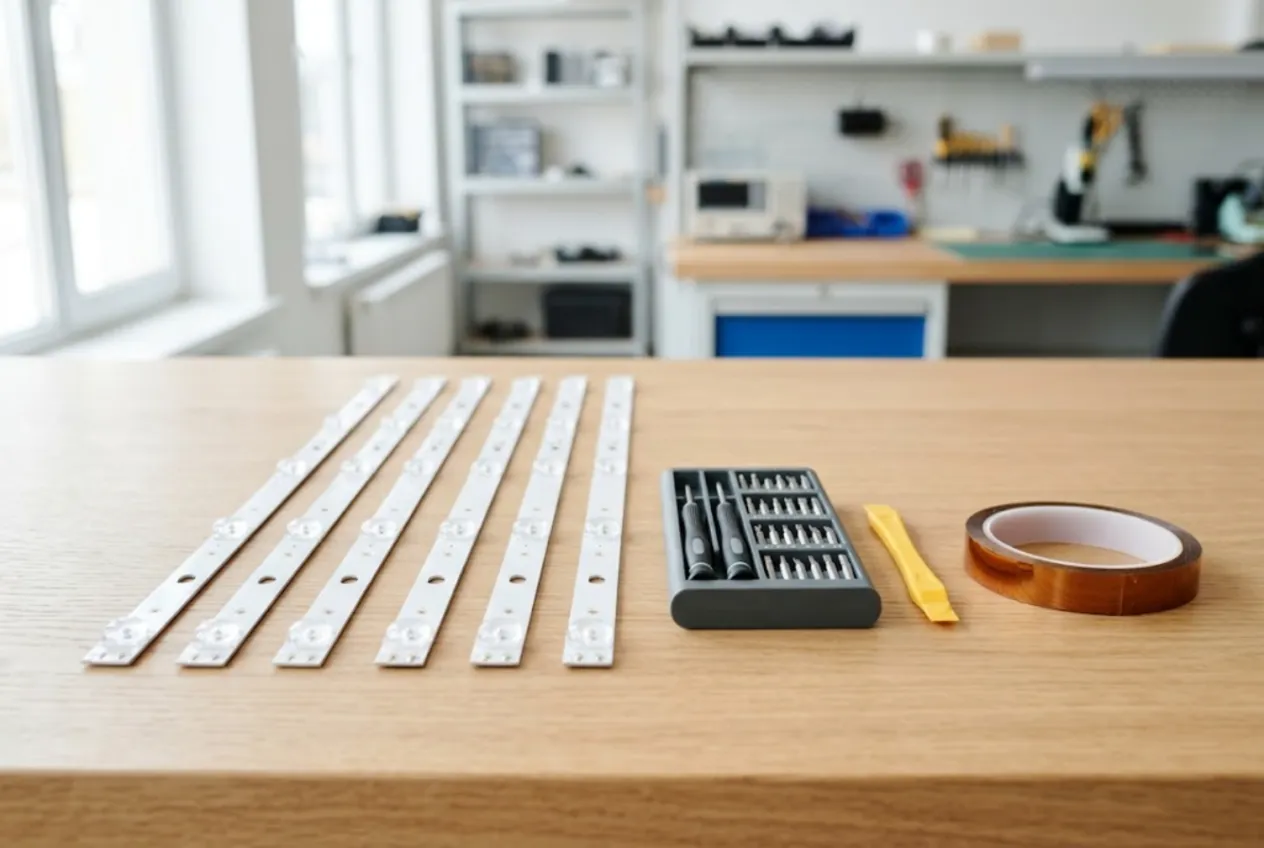

Замер на линейках и LED-тестер

Диоды в линейке включены последовательно, и линейки между собой тоже соединены в цепочки. Поэтому один оборванный диод гасит всю цепочку. Драйвер работает как источник тока: не видя тока, он поднимает напряжение, упирается в порог и выключается. Рабочее напряжение цепочки складывается из падений на диодах — они бывают примерно на 3 и на 6 вольт (двухкристальные), и на длинной цепочке набираются десятки, а то и больше сотни вольт. Напряжение холостого хода у драйвера ещё выше, так что тыкать щупом в разъём подсветки на включённом телевизоре — не лучшая идея.

Правильнее проверять линейки по отдельности, на снятом питании. Мультиметр в режиме прозвонки 3-вольтовый диод едва подсветит, а 6-вольтовый не зажжёт вовсе. Поэтому там, где телевизоры идут потоком, держат LED-тестер с регулировкой напряжения и ограничением тока. Сначала проходят каждую линейку целиком, затем каждый диод: мёртвый не светится вовсе или светится тускло, неровно, другим оттенком, чем соседи. Ток на тестере ставьте небольшой — и диоды не перегреете, и слабые заметите лучше.

Держите в голове ещё два сценария. Диод может гореть на тестере, но отваливаться на нагреве: в корпусе через полчаса работы он даёт обрыв. И бывает, что все диоды целы, а обрыв — в разъёме, перемычке между линейками или трещине дорожки.

Почему диоды садятся

Во многих моделях подсветку делают впритык: диодов поменьше, ток побольше, чтобы экран эффектно светился на витрине. Расплата наступает через несколько лет:

• Перегрев. Диоды работают у верхней границы, линейка тонкая, тепло уходит плохо — кристалл стареет, люминофор темнеет, появляется синий оттенок.
• Отклеившиеся линзы. Линза над диодом держится на клею, клей от тепла сохнет, линза отпадает — на экране светлое пятно, вокруг темнее.
• Трещины пайки. Циклы нагрева и остывания делают своё: диод то работает, то нет, особенно после прогрева.
• Скачки питания реже добивают сами диоды, чаще драйвер — но после ремонта драйвера линейки всё равно стоит проверить.

Почему меняют комплект, а не один диод

Соблазн понятен: нашли мёртвый диод, перепаяли или поставили перемычку, телевизор засветился, клиент доволен, ремонт дешёвый. Только остальные диоды того же возраста, грелись так же и тоже на пределе. Через месяц-другой откажет следующий — и клиент придёт уже не с благодарностью, а с вопросом «вы же только что чинили».

Перемычка вместо диода к тому же может поднять ток на остальной цепочке, если драйвер это не компенсирует, и ускорить их конец. Поэтому нормальная практика — менять весь комплект линеек под эту диагональ. Некоторые мастера после замены немного снижают ток драйвера: чуть меньше яркости, зато новые линейки живут дольше. Такое решение стоит обсудить с клиентом и записать, а не делать молча.

Замена одного диода имеет смысл разве что как временная мера, с явного согласия клиента и без гарантии — и это тоже фиксируется в квитанции.

Чем опасна разборка матрицы

Поменять линейки само по себе несложно. Дорого обходится то, что можно задеть по дороге:

• Матрица. Тонкое стекло, на краю — тонкие шлейфы (COF). Один залом — вертикальные полосы, и вместо замены линеек получается замена матрицы, которая часто стоит как новый телевизор.
• Плёнки и рассеиватель. Их несколько, у каждой свой порядок и своя сторона. Перепутали — пятна и неровная яркость.
• Пыль. Любая пылинка между слоями потом видна на белом фоне. Работают на чистом столе, плёнки кладут на чистое, а не на что придётся.
• Отражатель. Отверстия под линзы должны совпасть, иначе будут тени.

Большие диагонали разбирают вдвоём и на большом столе. Прежде чем вскрывать, осмотрите матрицу: если на ней уже есть дефекты — битые пиксели, полосы, царапины, — запишите их в квитанцию до разборки, чтобы потом не доказывать, что они были.

Сколько брать

Цифры ниже — ориентир на 2026 год. Они заметно гуляют в зависимости от города, диагонали, наличия линеек и того, как вы считаете своё время:

• Диагностика — 200–500 грн; многие засчитывают её в ремонт, если клиент соглашается. Брать за неё или нет — разбор в статье Платная или бесплатная диагностика.
• Комплект линеек — от 400–900 грн на 32 дюйма до 1500–3000 грн и выше на 55–65 дюймов.
• Работа по замене — примерно 800–1500 грн на небольших диагоналях и 1500–3000 грн на больших.
• Итого для клиента — ориентировочно 1200–2500 грн за 32 дюйма и 3000–6000 грн за 55–65 дюймов.

Отдельно держите в голове порог, после которого ремонт теряет смысл. Если сумма подбирается к цене нового телевизора, скажите об этом до разборки, а не после.

Про экраны, где «нет картинки» означает совсем другой ремонт, — статья OLED, QLED или miniLED в ремонте: у OLED подсветки нет вообще, а miniLED — это сотни зон и другая цена.

Что сказать клиенту про ресурс

Новые линейки не вечные — особенно неоригинальный комплект в телевизоре, стоящем в тесной нише без вентиляции. Говорите прямо: замена убирает сегодняшнюю неисправность, но телевизор новым не делает. Матрица, блок питания и main-плата остались того же возраста.

• Назовите срок гарантии и что она покрывает: линейки и вашу работу, но не матрицу, не блок питания и не последствия скачков напряжения.
• Если снижали ток — объясните, что экран чуть тусклее, зато линейки проживут дольше.
• Дайте пару простых советов: не выкручивать яркость на максимум и не закрывать вентиляцию.

Как выстроить гарантию, чтобы она не съедала прибыль, — в статье Гарантия на ремонт.

Что здесь делает программа

ServiceCenterSoft напряжение на линейках не меряет — это работа для вашего тестера. Зато всё, что вокруг ремонта, она держит за вас: жалоба клиента и состояние матрицы попадают в квитанцию, которую он подписывает; смета идёт строками — отдельно работа, отдельно комплект линеек со склада со своей закупочной ценой, так что видно, сколько вы на ремонте заработали. Квитанцию можно перевести в статус согласования с клиентом и отправить клиенту смету на согласование письмом или в Telegram, принять предоплату, потом доплату, а когда телевизор готов — сообщить клиенту письмом или в Telegram. Если его не забирают, в карточке и в списке видно, сколько дней он лежит готовым. Чего нет: фото и вложений в квитанции — состояние матрицы описывается словами.

Как это выглядит именно для телевизионной мастерской — на странице Программа для ремонта телевизоров.

Коротко

• «Звук есть, картинки нет» — сначала фонарик: изображение видно — ищите в подсветке, не видно — в платах.
• Драйверу нужны питание, разрешение подсветки и сигнал яркости; нет разрешения — линейки ни при чём.
• Вспышка и погасание — драйвер уходит в защиту, чаще всего из-за обрыва в цепочке диодов.
• Линейки проверяют LED-тестером с ограничением тока; мультиметр 6-вольтовый диод не зажжёт.
• Диоды садятся от перегрева, отклеившихся линз и трещин пайки — поэтому меняют комплект, а не один диод.
• Самые дорогие ошибки — при разборке: шлейфы матрицы, порядок плёнок, пыль.
• Цену называйте до разборки; ресурс и границы гарантии — словами и в квитанции.
