Автоэлектроника в ремонте: магнитолы и блоки — что принимать, а от чего отказаться

Блок из машины почти всегда попадает к вам без машины. Либо владелец сам открутил магнитолу и принёс её «глянуть», либо СТО прислала ЭБУ, потому что их диагностика упёрлась в него. Перед вами железка без истории, и именно на приёмке решается, возьмёте ли вы её, сможете ли проверить и не пообещаете ли того, чего потом не сделаете.

С чем приходят

• Магнитолы и штатные головные устройства — от простых 1DIN до больших сенсорных ГУ. Жалобы: не включается, нет звука на канале, висит на заставке, не ловит радио.
• Приборные панели — погасла подсветка, «упали» стрелки, пропали сегменты дисплея, панель отключается на ходу.
• ЭБУ двигателя — после воды, неудачного прикуривания, с ошибками связи.
• Модули ABS, блоки комфорта и кузовные блоки — стеклоподъёмники, центральный замок, свет, лампа ABS на панели.
• Камеры, видеорегистраторы, усилители — мелочь, которую берут и обычные мастерские электроники.

Про приборные панели — отдельная оговорка. В их памяти хранится пробег, и рано или поздно кто-то попросит «немного подправить». Мастерская от этого отказывается: тот, кто купит машину, заплатит за чужую ложь, а вы окажетесь её частью. Ремонт подсветки, стрелок и дисплея — пожалуйста, коррекция пробега — нет. Проще один раз повесить это правило у стойки, чем каждый раз спорить.

Брать или не брать

Блок, который месяц пылится на полке, потому что его нечем проверить или нечем закодировать, обходится дороже, чем вежливое «не возьмёмся». Смело берите, когда:

• неисправность похожа на обычную электронику — питание, усилитель, подсветка, разъём, окисление;
• блок можно запустить на столе от блока питания, без машины;
• есть схема или донор, а нужные микросхемы продаются.

Отказывайтесь или берите только на диагностику, когда:

• нет стенда под этот блок. ЭБУ без стенда, который имитирует датчики, — гадание;
• блок привязан к машине через VIN, ключи или иммобилайзер. После ремонта или замены его кодируют или адаптируют, и без оборудования и доступа к программам уровня дилера вы вернёте исправный блок, с которым машина всё равно не заведётся;
• просят «поставить блок от донора, чтобы просто работал» — это упирается в ту же привязку и является отдельной услугой, а не ремонтом;
• в блоке уже кто-то был: перепаянные микросхемы, оборванные дорожки, корпус, залитый герметиком. Либо отдельная цена за риск, либо отказ.

Юридически граница простая: вы чините неисправный узел и не трогаете то, что защищает машину от угона или хранит её историю. Если просьба звучит как «сделайте, чтобы система не заметила», — это не ваш заказ.

Приёмка: вопросы, которые экономят часы

Историю блока вам расскажет только клиент, и только пока он стоит у стойки. Запишите:

• марку, модель и год машины, если можно — двигатель: одна и та же магнитола в разных машинах подключается по-разному;
• номера блока — каталожный с наклейки (у Bosch — «0 261…» и подобные) и серийный: по каталожному ищут схему, прошивку и донора;
• VIN, если блок может понадобиться кодировать;
• код магнитолы. Большинство штатных магнитол после отключения питания просят код, привязанный к серийному номеру. Нет кода — пусть клиент ищет карточку в документах на машину или спросит у дилера. Сказать об этом надо сейчас, а не на выдаче;
• что случилось до поломки: прикуривали ли (особенно от грузовика или пускового устройства), варили ли кузов без отключения аккумулятора, мыли ли двигатель под давлением, текло ли под стеклом, меняли ли аккумулятор;
• состояние и комплектность: корпус, разъёмы и пины, следы влаги и окисления, рамка, крепления, жгут, антенный переходник.

Погнутый пин разъёма должен попасть в квитанцию до того, как блок оказался у вас в руках. Что ещё должно быть в бланке, разобрано на странице Квитанция о приёме техники в ремонт.

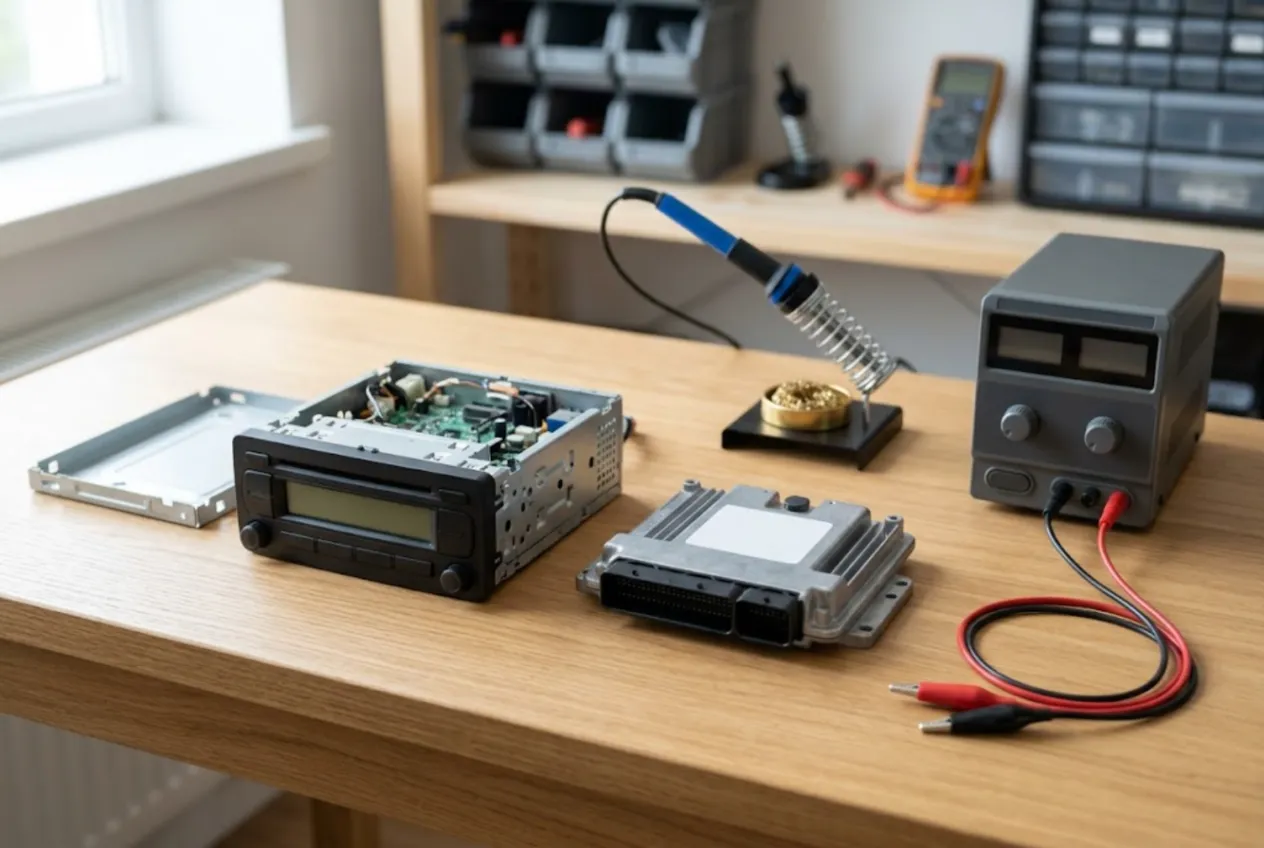

Первое включение — от лабораторного блока

Любой блок на столе запитывают от лабораторного блока питания с ограничением тока, а не от зарядного устройства для аккумулятора. В машине — 12 В, на заведённом двигателе 13,5–14,5 В; в этих пределах и проверяют. Ограничение тока даёт главное: короткое замыкание видно по амперметру, а не по запаху.

Магнитолу подключают к нагрузке и источнику звука, панель запускают на стенде или с эмулятором, ЭБУ — на стенде с имитацией датчиков. Запишите и ток в дежурном режиме: если машина «садит» аккумулятор за ночь, виновник на столе виден именно так.

Результат первого включения тоже стоит записать: напряжение, ток при включении и в дежурном режиме, что заработало, а что нет. Если через месяц блок вернётся с жалобой «после вас стало хуже», эти три строки в журнале работ ответят лучше любых объяснений. А если блок на столе работает идеально, это повод вежливо вернуть клиента к проводке машины, а не искать несуществующую поломку за его деньги.

Что ломается чаще всего

• Питание — пробитые защитные диоды и супрессоры после переполюсовки или выброса напряжения, стабилизаторы, выгоревшие дорожки. Самый частый и самый благодарный ремонт.
• Усилитель магнитолы — перегрев и выход из строя, особенно после замыкания провода динамика на кузов.
• Влага — блоки под стеклом, в багажнике, под порогами; позеленевшие выводы и съеденные дорожки под лаком.
• CAN — повреждённый приёмопередатчик: блок жив, но молчит в сети, а соседние блоки сыплют ошибками связи.
• EEPROM — сбой данных после просадки напряжения или от возраста: магнитола просит код без причины, панель теряет настройки, блок не стартует. До любого вмешательства нужна копия содержимого; зачем и как работать с программатором, рассказано в статье Программатор памяти в мастерской.
• Трещины пайки — от вибрации и перепадов температуры, классика приборных панелей. Как оценить качество такой работы, — в статье SMD-монтаж в мастерской.

Деньги и сроки

До диагностики цену автомобильного блока не назовёт никто, поэтому клиенту называют вилку. Ориентиры (зависят от города, блока и находок): диагностика магнитолы — 200–500 грн, ремонт питания или усилителя — 600–2000 грн, ремонт ЭБУ или приборной панели — 1500–6000 грн и выше, если нужны редкие микросхемы или донор. Точная сумма — после диагностики, и это стоит произнести вслух.

Срок здесь — это машина, которая стоит. Если деталь заказывать, клиент слышит это сразу: «два дня, если микросхема есть; неделя-две, если везти». За редкую деталь, которую вы покупаете под один ремонт и больше никуда не поставите, берут предоплату. Сколько брать и как оформить — в статье Предоплата за ремонт.

Где тут программа

ServiceCenterSoft не проверит блок и не скажет, получится ли его закодировать, — это стенд и ваши руки. Её дело — чтобы ничего не потерялось: в квитанции есть отдельные поля для модели, серийного номера и каталожного номера («код продукта»), состояние и комплектность печатаются в бланке под подпись клиента. Отдельного поля для VIN нет — его вместе с маркой и годом машины пишут в примечания. Файлы и фото к квитанции не прикрепляются, так что дамп памяти храните у себя с номером квитанции в имени файла. СТО заводятся партнёрами, срочные ремонты — отдельным отбором, а статусы вроде «Ждёт согласования» или «Ждёт микросхему» вы создаёте сами.

После диагностики ремонт раскладывается в смету строками — работа отдельно, деталь со склада отдельно, и деталь списывается с остатка. Смету можно отправить клиенту на согласование письмом и в Telegram; предоплата и доплата записываются отдельными платежами; «готово» уходит теми же каналами, а у готового невыданного блока видно, сколько дней он лежит. SMS, мобильного приложения и онлайн-оплаты клиентом нет. Как всё это работает именно для блоков, — на странице Программа для автоэлектроники.

Коротко

• Несут магнитолы, приборные панели, ЭБУ, ABS, блоки комфорта, камеры и регистраторы — обычно без машины.
• Коррекцию пробега мастерская не делает; подсветку, стрелки и дисплей — чинит.
• Нет стенда или блок привязан к VIN и иммобилайзеру — только диагностика или отказ.
• На приёмке: марка, модель и год машины, каталожный и серийный номер, код магнитолы, что было до поломки, состояние разъёмов.
• Первое включение — от лабораторного блока 12–14 В с ограничением тока.
• Чаще всего горят питание и усилитель, дальше — влага, CAN, EEPROM и трещины пайки.
• Цена — вилкой до диагностики, за редкую деталь — предоплата.
