BGA и реболлинг: когда браться и сколько брать

«Перепаять чип» — так клиент называет и прогрев за полчаса, и честную замену микросхемы на новую. Для мастерской между ними пропасть: разная цена, разный риск и совсем разная гарантия. BGA — самый дорогой вид пайки, который делают в обычной мастерской, и на нём одни зарабатывают, а другие годами разгребают возвраты. Ниже — как отличить одно от другого, с каким оборудованием за это браться и как продать такой ремонт так, чтобы через месяц не спорить.

Коротко о самом BGA

У микросхемы в корпусе BGA выводы не по краям, а снизу — сетка из сотен мелких шариков припоя. Так ставят видео- и центральные процессоры, мосты, память, контроллеры. После пайки шарики спрятаны под корпусом: их не видно, паяльником к ним не подобраться, и спаиваются все они разом — нагревом всего чипа.

Ломаются эти соединения по понятным причинам: тысячи циклов «нагрелся — остыл», изгиб платы после падения, влага, коррозия после жидкости. Шарик трескается, контакт то появляется, то пропадает — и устройство работает «через раз». Для диагностики хуже не придумаешь.

Отдельная история — припой. Старые платы паяли свинцовым, он плавится примерно при 183 °C. Современные — бессвинцовым, у которого точка плавления около 217–220 °C. Эти несколько десятков градусов задают весь термопрофиль, а смесь двух припоев на одном чипе даёт соединение, которое держит ровно до первого серьёзного нагрева.

Прогрев, реболлинг и замена — это три услуги

• Прогрев. Чип греют на месте, шарики плавятся и снова смачивают площадки — устройство оживает. Но треснувший шарик остаётся тем же шариком, а причина — перегрев, деградация кристалла — никуда не уходит. Это отсрочка на неделю, месяц, иногда дольше. Как диагностика («да, дело в чипе») — полезно. Как ремонт с гарантией — нет.
• Реболлинг. Чип снимают, площадки на плате и на чипе чистят, через трафарет накатывают новые шарики и ставят обратно. Это уже ремонт соединения. Если же умер сам кристалл, реболлинг его не воскресит.
• Замена чипа. Старый снимают, ставят новый, нередко уже с шариками. Самый надёжный вариант, если чип действительно новый, а не «новый» с разборки, — и самый дорогой, потому что к работе прибавляется деталь.

Если запомнить одно: не выдавайте прогрев за реболлинг. На выдаче клиент разницы не увидит. Увидит через месяц — и придёт уже не довольным.

Без чего не начинать

Список для BGA длиннее, чем для обычного SMD, и экономия на нём оборачивается возвратами.

• Нижний подогрев. Если греть только сверху, плату поведёт, площадки оторвутся. Плату греют снизу, чип догревают сверху.
• Верхний нагрев — ИК-станция или термовоздух с насадкой под размер чипа. ИК-станция с профилями даёт повторяемость, термовоздух универсальнее; важен управляемый профиль, а не «на глаз».
• Термопара у чипа: станция показывает свою температуру, а не ту, что под корпусом.

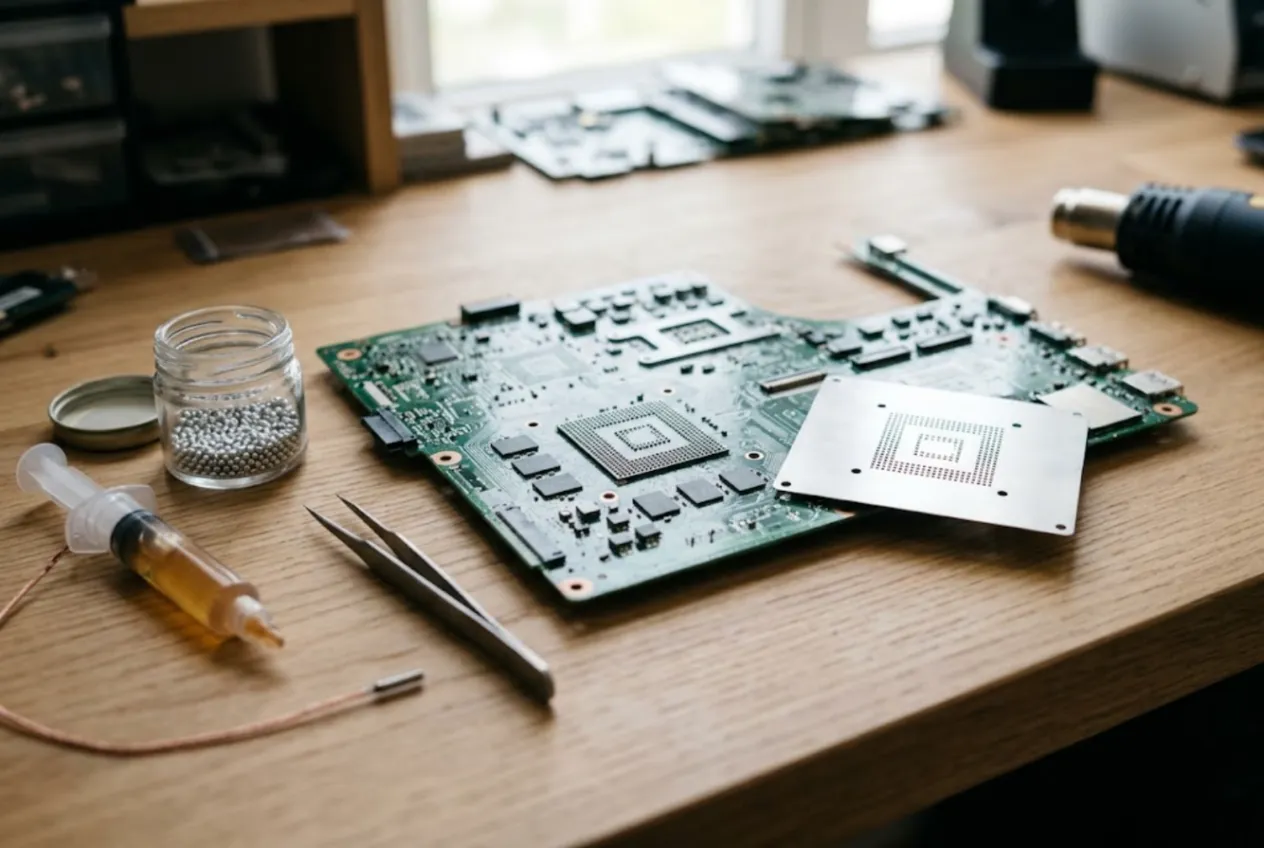

• Трафареты под конкретные чипы, шарики нужного диаметра и сплава, флюс-гель для BGA, оплётка, изопропиловый спирт.
• Микроскоп, чтобы видеть площадки и накатанные шарики.
• Сушильный шкаф для платы и чипов. Влага внутри корпуса при резком нагреве рвёт его изнутри — так называемый «попкорн».

Окупится ли этот набор именно у вас — посчитано в статье Оборудование мастерской: что покупать первым и когда оно окупается. А если обычный SMD вы уже делаете уверенно, а BGA ещё нет, начните с SMD-монтаж: как оценить работу и сколько за неё брать — логика оценки та же, просто ставки выше.

Что брать, а от чего отказаться

Видеочип и мост ноутбука. Нет изображения, артефакты, зависания под нагрузкой — классика. Хороший кандидат, если диагностика указывает именно на чип, а не на питание рядом. Первым делом выясните, где взять новый чип и почём: часто именно цена детали, а не работа, решает, есть ли у ремонта смысл.

Память и контроллеры телефонов. Тут сразу две ловушки. Компаунд: процессор и память часто залиты клеем, и снять его, не порвав тонкие дорожки, сложнее, чем снять сам чип. И привязка: во многих моделях память связана с процессором и учётной записью, так что «просто поставить новую» без программатора и данных не выйдет. Двухэтажные платы части iPhone — отдельная работа на разделение и сборку. Данные клиента после такого ремонта могут не сохраниться, и сказать об этом нужно до, а не после.

Консоли. Процессор или память под BGA на большой плате, которая хорошо отводит тепло, — без нижнего подогрева даже не начинайте. И сначала исключите простое: питание, разъём, перегрев из-за пыли и высохшей термопасты. Типичные поломки консолей и где проходит граница — в статье Игровые консоли в ремонте.

Где честнее отказать: плата после жидкости с коррозией под чипом и вокруг; устройство, которое уже несколько раз «грели», с оторванными площадками; модель без доступного чипа, трафарета и схемы; ремонт, где деталь с работой подбирается к цене такого же б/у устройства.

Риски и процент успеха

Процент успеха зависит от мастера, оборудования и того, что именно сломалось, — и в BGA он заметно ниже, чем, скажем, в замене дисплея. Что реально может пойти не так:

• чип был не причиной, а следствием — его сожгло питание, и новый сгорит так же;
• при снятии сорваны площадки, особенно под компаундом;
• перегреты соседние элементы, пластиковые разъёмы, память рядом;
• «новый» чип оказался восстановленным с разборки;
• соединение на столе работает, а через месяц трескается — из-за неверного профиля или смешанного припоя.

Отсюда порядок разговора: сначала платная диагностика, потом оценка с рисками, потом согласие. И заранее — что будет при неудаче: за что клиент платит (диагностика, деталь, если она уже стоит) и в каком состоянии забирает устройство.

Какую гарантию давать

Полная гарантия на прогрев — это деньги, которые вы отдадите клиенту при первом же возврате. Схема, которая работает:

• прогрев — без гарантии, как попытка или диагностика, и это записано в квитанции;
• реболлинг — короткая гарантия на соединение, а не на чип вообще;
• замена на новый чип — гарантия на работу в обычных пределах, на деталь — не дольше, чем даёт вам поставщик;
• не распространяется на падения, жидкость, перегрев из-за пыли и вмешательство других мастеров.

Как устроить гарантию в целом, чтобы она не съедала прибыль, — в статье Гарантия на ремонт: какую давать и как не потерять на ней деньги.

Сколько брать

Клиент должен видеть три отдельных суммы: диагностика, работа, чип. Ориентиры ниже — условные, всё зависит от города, модели, вашего уровня и стоимости детали.

• диагностика платы — условно 300–800 грн, платится и при отказе от ремонта;
• реболлинг видеочипа или моста ноутбука — условно 1 500–3 500 грн за работу, чип отдельно;
• замена чипа ноутбука — работа в тех же пределах или чуть дороже, плюс деталь, которая бывает дороже работы;
• BGA в телефоне (память, контроллер питания, под компаундом) — условно 1 500–4 000 грн за работу, в зависимости от модели и компаунда;
• консоли — условно 2 000–5 000 грн за работу.

Проверьте простую вещь: сколько часов станции и мастера уходит на один такой ремонт вместе с просушкой, подготовкой и прогоном после. Если цена не покрывает это время плюс запас на один возврат из пяти-десяти, вы работаете в минус даже тогда, когда всё получилось. На чип — предоплата: микросхема, заказанная под конкретного клиента без предоплаты, — ваш риск, а не его.

Что записать в квитанцию и смету

На приёмке:

• состояние словами: следы жидкости, вскрытие, следы прошлой пайки, «аппарат уже ремонтировали»;
• жалобу клиента его словами — «нет изображения», а не ваше «отвал видеочипа»;
• предупреждение: ремонт платы с риском, данные могут не сохраниться, после неудачной попытки устройство возвращается в том же или худшем состоянии;
• стоимость диагностики, которую платят и при отказе.

В смете — отдельными строками: диагностика, работа (именно «реболлинг», «замена» или «прогрев», а не «пайка BGA»), чип. Тогда через месяц, если дойдёт до спора, видно, что делали и за что платили.

Чем поможет программа

Паять ServiceCenterSoft не умеет, зато держит порядок вокруг пайки. Смета идёт строками: диагностика, работа и чип со склада со своей закупочной ценой — видно, сколько вы заработали на ремонте без стоимости детали, а строка со склада сама списывает микросхему с остатка. Предоплата за чип и доплата на выдаче записываются отдельными оплатами, остаток к оплате программа считает сама. Смету можно отправить клиенту на согласование письмом или в Telegram: он нажимает «согласен» или «отказываюсь», ответ виден в карточке. Каждая смена статуса принимает комментарий («ждём чип», «после реболлинга прогон сутки»), правки остаются в истории квитанции, а условия гарантии на BGA вы пишете своим текстом в бланке. Фото и вложений в квитанции нет — состояние платы описывается словами. Подробнее — на странице Программа для ремонта телефонов.

Коротко

• Прогрев — отсрочка, реболлинг — ремонт соединения, замена чипа — самое надёжное. Это три услуги с разной ценой.
• Без нижнего подогрева, термопары, трафаретов и просушки за BGA лучше не браться.
• Видеочипы и мосты ноутбуков — брать; память телефонов под компаундом и консоли — осторожно; коррозию и «уже гретые» платы — отказывать.
• Порядок: платная диагностика, оценка с рисками, согласие клиента.
• Прогрев — без гарантии, реболлинг — короткая, новый чип — в пределах поставщика.
• Цена — отдельно диагностика, работа и чип; на чип — предоплата.
• В квитанции — состояние, жалоба словами клиента и предупреждение о риске; в смете — что именно сделано.
